| KRC-1000형 |
KRC-1500형 |
KRC-3000-1형 |
| KRC-3500D형 |
KRC-3500SD형 |
|
|
 |

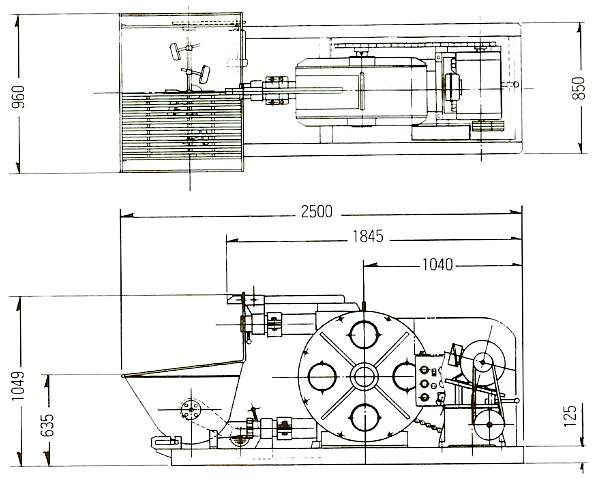

[ 특징 ]
● 튜브 회전방식 채용
● 모타구동 (220V-11KW)
● 3단변속 ( 4, 8, 12㎥/h )
● 콤펙트 경량 설계
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KRC-1000형 |
표
준
부
속
품
|
호스 |
100Φ x 2m -
1본 |
| 방식 |
스퀴즈식 |
파이프 |
100Φ x 1m -
1본 |
| 최대토출량 |
4-8-12㎥/h 3단구동 |
파이프 |
100Φ x 2m -
1본 |
| 최대수송거리 |
수직20m.수평100m |
파이프 |
100Φ x 3m -
10본 |
| 최대골재크기 |
20mm(砂利).15mm(碎石) |
벤드파이프 |
100Φ x 90mm
- 2본 |
| 스람프 |
12cm이상 |
벤드파이프 |
100Φ x 45mm
- 2본 |
| 배관경 |
100A |
벤드파이프 |
100Φ x 22mm
- 2본 |
| 호파용량 |
180 리터 |
선단용 호스 |
100Φ x8m -
1본 |
| 호파 지상고 |
635mm |
조인트 |
20EA |
|
조
작
방
법
|
펌프(정.지.역) |
리모콘(수동가능) |
세정용 스폰지 |
5EA |
| 펌프(토출조정) |
레버조정(3단구동) |
펌핑튜브 |
1본 |
| 카쿠함브레드 |
스위치 |
공구 |
1EA |
| 세정방법 |
자기수
세정방식 |
기계치수 |
W
960 - L 2,500 - H 1,049 |
| 구동(펌프) |
200V 11kW Motor |
기계중량 |
850kg |
| 구동(카쿠함) |
200V 1.5kW
Motor |
|
|
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
|
 |
 |

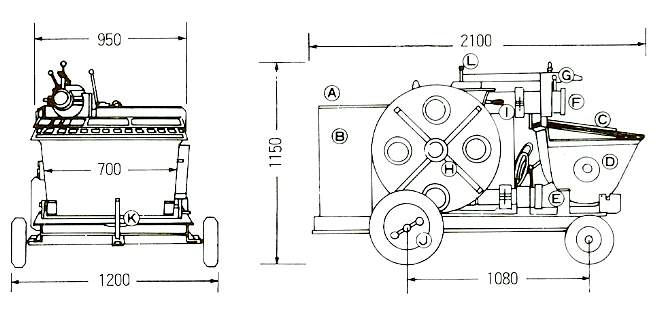

[ 특징 ]
● 튜브 회전방식 채용
● 소형경량 설계로 해체없이 삭도나 헬리콥터로 이송 가능
● 自走裝備 부착으로 트럭에 탑재 및 현장 이동가능
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KRC-1500형 |
표
준
부
속
품
|
호스 |
100Φ x 2m -
1본 |
| 방식 |
스퀴즈식(전유압기구) |
파이프 |
100Φ x 1m -
1본 |
| 최대토출량 |
15㎥/h |
파이프 |
100Φ x 2m -
1본 |
| 최대수송거리 |
수직25m.수평150m |
파이프 |
100Φ x 3m -
10본 |
| 최대골재크기 |
25mm(砂利).20mm(碎石) |
벤드파이프 |
100Φ x 90mm
- 2본 |
| 스람프 |
12cm이상 |
벤드파이프 |
100Φ x 45mm
- 2본 |
| 배관경 |
100A |
벤드파이프 |
100Φ x 22mm
- 2본 |
| 호파용량 |
180 리터 |
선단용 호스 |
100Φ x8m -
1본 |
| 호파 지상고 |
740mm |
조인트 |
20EA |
|
조
작
방
법
|
펌프(정.지.역) |
유압레바 |
세정용 스폰지 |
5EA |
| 펌프(토출조정) |
악세레이타 레바 |
펌핑튜브 |
1본 |
| 카쿠함브레드 |
유압레바 |
공구 |
1EA |
| 세정방법 |
자기수
세정방식 |
선
택
|
리모콘
|
펌프 정.지역전 및 펌프토출량
|
| 동력 |
디젤 20마력 |
기타
|
세정용수 탱크300리터,펌프12V
|
| 기계치수 |
W
1,200 - L 2,100 - H 1,150 |
기계중량
|
1,060kg
|
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
|
 |
 |

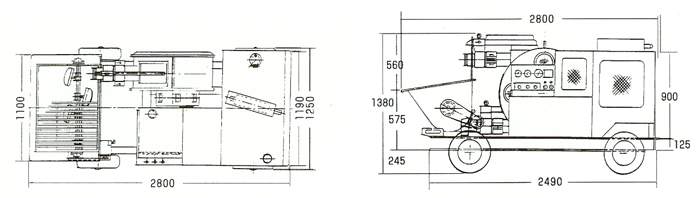

[ 특징 ]
● 튜브 회전방식 채용
● 소형경량 설계로 해체없이 삭도나 헬리콥터로 이송 가능
● 소형트럭에 탑재
●自走式(옵션)裝備 부착으로 트럭에 탑재 및 자력 현장 이동가능
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KRC-3000-1형 |
표
준
부
속
품
|
호스 |
100Φ
x 2m - 1본 |
| 방식 |
스퀴즈식(전유압기구) |
파이프 |
100Φ
x 1m - 1본 |
| 최대토출량 |
30㎥/h |
파이프 |
100Φ
x 2m - 1본 |
| 최대수송거리 |
수직30m.수평200m |
파이프 |
100Φ
x 3m - 10본 |
| 최대골재크기 |
25mm이하 |
벤드파이프 |
100Φ
x 90mm - 2본 |
| 스람프 |
12cm이상 |
벤드파이프 |
100Φ
x 45mm - 2본 |
| 배관경 |
100A |
벤드파이프 |
100Φ
x 22mm - 2본 |
| 호파용량 |
200 리터 |
선단용 호스 |
100Φ
x8m - 1본 |
| 호파
지상고 |
820mm |
조인트 |
20EA |
|
조
작
방
법
|
펌프(정.지.역) |
유압레바 |
세정용 스폰지 |
5EA |
| 펌프(토출조정) |
악세레이타 레바 |
펌핑튜브 |
1본 |
| 카쿠함브레드 |
유압레바 |
공구 |
1EA |
| 세정방법 |
자기수
세정방식 |
선
택
|
리모콘
|
펌프 정.지역전 및 펌프토출량
|
| 동력 |
디젤 57 마력 |
기타
|
세정용수 탱크300리터,펌프12V
|
| 기계치수 |
W
1,380 - L 1,250 - H 2,800 |
기계중량
|
1,800kg
|
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
|
 |
 |

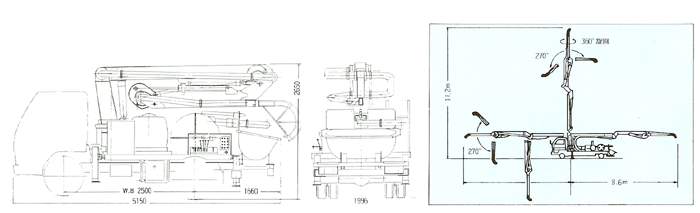

[ 특징 ]
● 튜브 회전방식 채용
● 최소폭 미니펌프,도로폭이 좁은 장소도 무난하다
● 3단식 유압굴절 붐(全旋回)
● FULL REMOTE CONTROL( 펌프,토출조정,붐)
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KRC-3500-D형 |
표
준
부
속
품
|
파이프 |
105Φ
x 3m - 5본 |
| 방식 |
스퀴즈식(전유압기구) |
파이프 |
105Φ
x 2m - 1본 |
| 최대토출량 |
35㎥/h |
파이프 |
105Φ
x 1m - 1본 |
| 최대수송거리 |
수직30m.수평200m |
벤트 |
105Φ
x 90˚ - 2본 |
| 최대골재크기 |
25mm이하 |
벤트 |
105Φ
x 45˚ - 1본 |
| 스람프 |
12cm이상 |
중간고압호스 |
105Φ
x 2m - 1본 |
| 배관경 |
100A |
선단용 호스 |
90Φ
x8m - 1본 |
| 호파용량 |
300
리터 |
원터치조인트 |
12EA |
| 호파 지상고 |
1,080mm |
스폰지 |
5EA |
|
붐
|
펌프(정.지.역) |
3단절붐,유압식 |
펌핑튜브 |
1본 |
| 선회각도 |
360˚ |
라디에타 |
2본 |
| 작업반경/상고 |
8.6m
/ 11.2m |
공구 |
1EA |
| 세정방법/TANK |
자기수
세정방식 / 300L |
선
택
|
리모콘
|
코드레스 리모콘
|
|
조
작
방
법
|
펌프(정.지.역) |
REMOTE
CONTROL(수동가) |
기타
|
에어컨디셔너
|
| 토출조정 |
트
럭
|
형식 |
미쯔비시 2.75톤
|
| 붐 |
엔진출력 |
110마력 |
| 카쿠함브레드 |
유압식 |
승차정원 |
3명 |
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
|
 |
 |

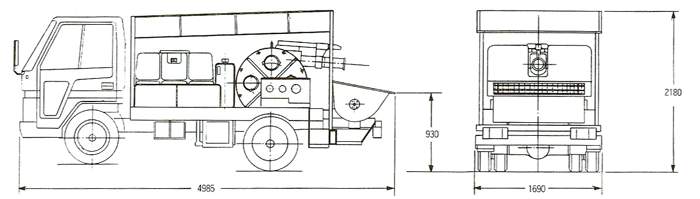

[ 특징 ]
● 튜브 회전방식 채용
● 최소폭 미니펌프,도로폭이 좁은 장소도 무난하다
● 미니펌프이면서 35m의 능력
● FULL REMOTE CONTROL( 펌프,토출조정,붐)
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KRC-3500-SD형 |
표
준
부
속
품
|
호스 |
100Φ
x 2m - 1본 |
| 방식 |
스퀴즈식(전유압기구) |
파이프 |
100Φ
x 1m - 1본 |
| 최대토출량 |
35㎥/h |
파이프 |
100Φ
x1.5m - 2본 |
| 최대수송거리 |
수직30m.수평200m |
파이프 |
100Φ
x 3m - 15본 |
| 최대골재크기 |
25mm이하 |
벤드파이프 |
100Φ
x 90mm - 2본 |
| 스람프 |
12cm이상 |
벤드파이프 |
100Φ
x 45mm - 2본 |
| 배관경 |
100A |
벤드파이프 |
100Φ
x 22mm - 2본 |
| 호파용량 |
200
리터 |
선단용 호스 |
100Φ
x8m - 1본 |
| 호파 지상고 |
930mm |
조인트 |
25EA |
|
조
작
방
법
|
펌프(정.지.역) |
FULL
REMOT CONTROL(수동가) |
세정용 스폰지 |
5EA |
| 토출조정 |
펌핑튜브 |
1본 |
| 카쿠함브레드 |
유압레바 |
공구 |
1EA |
| 세정방법/TANK |
자기수
세정방식 / 300L-물펌프 |
트
럭
|
형식/승차
|
이스즈2톤 / 3명
|
| 선택 |
에어콘디셔너 |
엔진출력
|
110마력
|
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
|
 |
|
