[ 특징 ]
● 토목용골재 40mm 스람프의 타설이 가능
● 소형 경량 설계되어 해체않고 삭도나 헬리콥터등으로 고지에 올릴 수 있다.
● 소형트럭에 탑재 가능
● 세정 압송 장비내장(고압펌프)
● 자주식(옵션) 트럭에 탑재 및 현장내 이동이 자력으로 가능
[ 용 도 ]
● 방죽제방,급경사,수로,철탑공사,댐,터널등
● 토목용. 골재40mm.
● 저스람프의 타설이 가능
|
|
구 분
|
내 용
|
|
구 분
|
내 용
|
|
펌
프
|
형식 |
KTC-4000형 |
표
준
부
속
품
|
원관 |
150Φ x 0.5m
- 1본 |
| 방식 |
피스톤식(유압기구) |
벤드파이프 |
150Φ x 90˚-
2본 |
| 최대토출량 |
25㎥/h(변속기) |
파이프 |
150Φ x 1m -
1본 |
| 최대수송거리 |
수직50m.수평250m(125A) |
테이퍼관 |
150Φ x 125
- 1본 |
| 최대골재크기 |
40mm |
파이프 |
125Φ x 1m -
2본 |
| 스람프 |
8mm이상 |
파이프 |
125Φ x 1.5mm
- 2본 |
| 배관경 |
120A |
파이프 |
125Φ x 3m -
15본 |
| 호파용량 |
200 리터 |
선단용 호스 |
8m - 1본 |
| 호파 지상고 |
1140mm |
벤드 |
125Φ x 90˚-
2본 |
|
조
작
방
법
|
펌프(정.지.역) |
수동레바 |
벤드 |
125Φ x 45˚-
2본 |
| 토출조정 |
수동레바 |
벤드 |
125Φ x 22˚-
2본 |
| 카쿠함브레드 |
수동레바 |
공구 |
1EA |
| 세정방법/TANK |
자기수
세정방식 / 150L -펌프포함 |
원터치조인트 |
S-175(1개),S-150(4개),S-125(25개) |
| 동력 |
디젤 68마력 |
체크밸브 |
125Φ용(1개) |

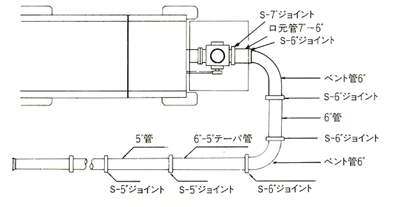

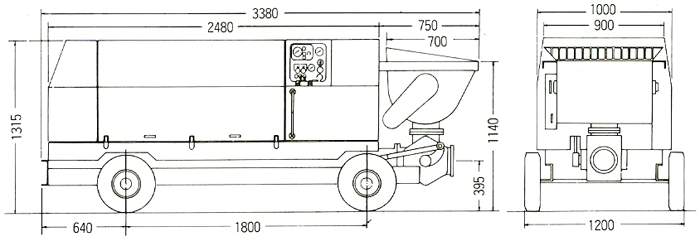

| 기계치수 |
W
1,200 - L 3,380 - H 1,315 |
세정용호스 |
50Φ x 5m - 1본 |
| 기계중량 |
1850kg |
흡수호스 |
38Φ x 10m - 1본 |
| 注)
상기 반송조건은 시멘트 량 300kg이상 스람프18~22cm의 경우에 적용한다. 토출량,수송거리는 콘크리트의
제조건에 크게 좌우된다. |
 |
콘
크
리
트
펌
프
|
형식 |
유압피스톤식 |
|
이송거리
|
| 150A관 |
수평380m,수직61m |
| 125A관 |
수평250m,수직50m |
| 100A관 |
수평150m,수직35m |
|
최대골재 크기
|
| 150A관 |
옥사리50mm,쇄석40mm |
| 125A관 |
옥사리40mm,쇄석30mm |
| 100A관 |
옥사리30mm,쇄석25mm |
|
 |
|
