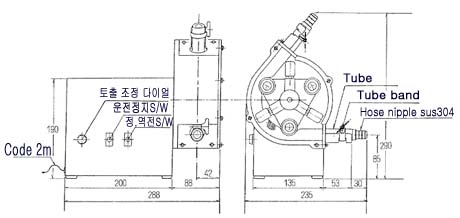

▣ KS Type Universal Tube Pump   ◆ 특징 : 자흡식, 정.역회전 이송가능, 교반.기포무, 밸브기구무, 보수용이 ◆ 용도 : 화학, 식품, 의약, 약품, 그밖의 일반 ◆ 사양 KS 型 9.6 Type 12.7 Type 15.9 Type 19 Type 토출량(청수기준)  50Hz 0~1363cc/min 0~2349cc/min 0~2958cc/min 0~4767cc/min 60Hz 0~1645cc/min 0~2840cc/min 0~3570cc/min 0~5760cc/min 상용압력 2kg/㎠ 2kg/㎠ 2kg/㎠ 1.5kg/㎠ 튜브내압 Max 3.5kg/㎠ Max 3kg/㎠ Max 3kg/㎠ Max 2kg/㎠ 진공력 450mmHg 680mmHg 680mmHg 400mmHg        튜브재질 기명 내경.두께 내경.두께 내경.두께 내경.두께 실리콘 Si 9.6φ x 4.8t 12.7φ x 4.8t 15.9φ x 4.8t 19φ x 4.8t 마프렌 MP 〃 〃 〃 〃 바이오프렌 BP 〃 〃 〃 〃 네오프렌 CR 〃 〃 〃 〃 부틸 ⅡR 9.6φ x 3.2t 12.7φ x 3.2t 15.9φ x 3.2t 〃 바이톤 FPM 〃 〃 〃 〃 다이곤 PVC 〃 〃 〃 〃 노프렌 NR 〃 〃 〃 〃           內는 튜브의 두께가 3.2mm이고 그외는 4.8mm이다 전동기 全閉外扇形(전폐외선형) 모터 ( Speed Control 付) 전압.출력 100V - 단상 - 4P -90W (부하전류 2A) 펌프회전수 50Hz : 0~58rpm | 60Hz: 0~70rpm 중량      9.1kg ▣ KB Type Universal Tube Pump   ◆ 특징 : 피로및 마모위치 변경가,압력조정장치 내장자흡식, 정.역회전 이송가능, 교반무, 밸브기구무, 보수용이 ◆ 용도 : 화학, 식품, 약품, 건설광석,배수처리,수산물,그밖의 일반   ● KB -12 ● KB -19 ● KB -25-1 ● KB -25-2 ● KB -32 ● KB -38 ● KB -42 ● KB -50-1 ● KB -50 ● KB -65/ ● KB -75 ● KB -85 ● KB -100 /● KB -125   표준식사양 표준외사양 형식 1회전용량 ℓ/rev 표준토출량 ℓ/min 모터출력 kw 최대압력 MPa 최대흡입력kPa(mmHg) 최대토출압 MPa 최대토출/회전 ℓ/min KB-12 0.05 1.55 ℓ/31rpm 0.06 0.7 -99(740) 1.5 3 ℓ/60rpm KB-19 0.12 4.2 ℓ/35rpm 0.2 0.9 -99(740) 1.5 7.2 ℓ/60rpm KB-25-1 0.25 8.75 ℓ/35rpm 0.4 0.9 -100(750) 2.0 15 ℓ/60rpm KB-25-2 0.3 10.5 ℓ/35rpm 0.4 0.9 -100(750) 2.0 18 ℓ/60rpm KB-32 0.77 26.95 ℓ/35rpm 1.5 1.0 -101(760) 2.5 46.2 ℓ/60rpm KB-38 1.0 35 ℓ/35rpm 1.5 1.0 -101(760) 2.5 55 ℓ/55rpm KB-42 1.26 44.1 ℓ/35rpm 2.2 1.0 -101(760) 2.5 69.3 ℓ/55rpm KB-50-1 1.75 61.25 ℓ/35rpm 3.7 1.0 -101(760) 2.5 87.5 ℓ/50rpm KB-50 2.24 78.4 ℓ/35rpm 3.7 1.0 -101(760) 2.5 112 ℓ/50rpm KB-65 4.0 120 ℓ/30rpm 3.7 0.8 -101(760) 2.5 200 ℓ/50rpm KB-75 6.1 200 ℓ/33rpm 5.5 0.7 -101(760) 2.5 288 ℓ/45rpm KB-85 8.16 250 ℓ/31rpm 5.5 0.6 -101(760) 2.5 367 ℓ/45rpm KB-100 13.8 414 ℓ/30rpm 7.5 0.5 -101(760) 2.5 552 ℓ/40rpm KB-125 40.0 1200 ℓ/30rpm 18.5 0.5 -101(760) 1.5 1600 ℓ/40rpm 비고 * 상기 토출량은 상온, 청수일때의 Data입니다.( 점도, 온도, 유체에 따라 변화) * 표준사양의 최대압력은 표준모터 사용한 경우입니다. --1) 표준모터 200V 전폐외선옥내형 --2) 튜브재질은 NR이 표준입니다. 그밖에 NBR, 식품용이 있읍니다. ◆ 외형도 (표준형)     ◆ 치수 (표준형) : 원래 접속부(K식)는 One Touch Nipple입니다. 형식 튜브 내경 접속 구경  A  B  C  D  E  F  G  H  J  K  L  M  N  O  P.C.D  중량 kg KB-12 12φ  PT 1/2"  222  221  228  46  147  96  185  160  17.5  125  75  51.5  48  88    10 KB-19 19φ  PT 3/4"  262  220  408  96 165  110  200  150  25  202  182  27.5  40   106    18 KB-25-1 12φ 40A K식 351  350 502   145  192  138            79  75  137  233  35 KB-25-2 12φ 40A K식 460 400  502   145  242  163            79  75  137  283  47 KB-32 12φ 40A K식  1100 560  484   341  334  590  790  750  20  250  175  37.5  40      160 KB-38 12φ 40A K식 1100  560  484   341  334  590  790  750  20  250  175  37.5  40      165 KB-42 12φ 50A K식 1240  593  473   341  343  590  790  750  20  250  175  37.5  40      185 KB-50-1 12φ 50A K식 1200  638 478   341  360  590  790  750  20  250  175  37.5  40      210 KB-50 12φ 50A K식 1307  600  735   195  406  817  1050  970  40  400  360  20  90      343 KB-65 12φ 65A K식 1471  620  897   208  510  885  1210  1130  40  500  440  30  100      421 KB-75 12φ 80A K식 1595 680  1000   228  560  888  1210  1130  40  500  440  30  105      539 KB-85 12φ 90A K식 1745 715  1049   252  602  940  1200  1100  50  680  640  20  125      669 KB-100 12φ 100A K식 1880  800  1195   255  686  1030  1330  1230  50  680  640  20  125      820 KB-125 12φ 125A K식  2425  1110  1775  390  1100  1340  1890  1710  90  686  606  40  200      1910
