자이로 펌프의 조립도 및 부품도 |

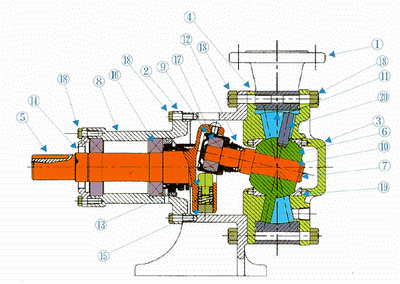

▣ 자이로 펌프의 조립도
 |

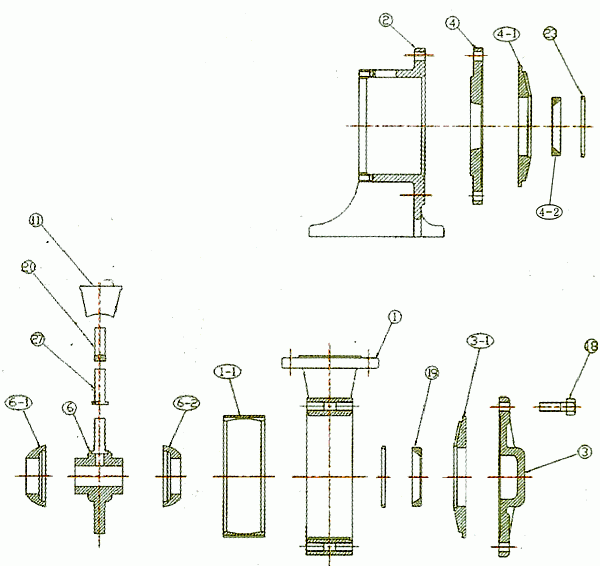

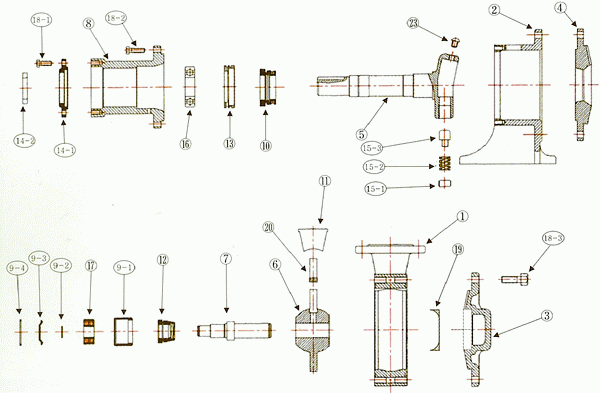

▣ 자이로 펌프의 부품도
 |
 |
 |
Copyright(c)
SINDO F.A
All rights reserved.
| ■ 도번별 재질(접액부) |
| 도번1 : FCD, SUS304, SUS316 |
| 도번2의 4-2,6-1,6-2,19,27 : 초경 |
| 도번 3의 1-1,3-1,4-1 : 특수강 / SUS |
|
번호 |
부품명 |
번호 |
부품명 |
|
1 |
실 린 더 |
11 |
초 경 판 |
|
2 |
앞 바 디 |
12 |
단 축 씰 |
|
3 |
앞 카 바 |
13 |
씰케이싱 |
|
4 |
중간카바 |
14 |
레데나카바 |
|
5 |
장 축 |
15 |
압력조절뭉치 |
|
6 |
로 타 |
16 |
베 아 링 |
|
7 |
단 축 |
17 |
베 아 링 |
|
8 |
뒷 바 디 |
18 |
볼 트 |
|
9 |
베아링케이싱 |
19 |
붓 싱 |
|
10 |
장 축 씰 |
20 |
초경봉 (칸막이핀) |

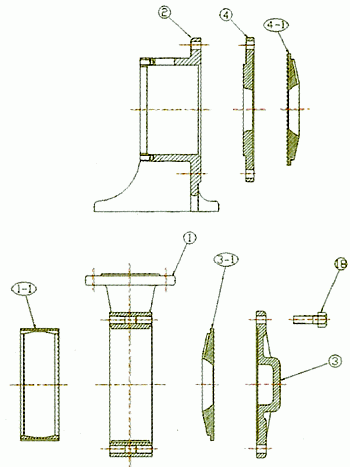

▣ 자이로 펌프의 부품도
|
|||||
