[ Prominent SIGMA 전자제어형 ]
- 시그마 모터구동형 정량펌프와 펌프 내장 특수 전자제어 기능의 조화는 정량주입
조건의 변화에 신속 대응
- 내장된 마이크로 프로세서 전자제어 기능은 프로미넌트 감마 정량 주입펌프와
동일한 인터페이스를 갖는다.
- 네개의 버튼으로 펌프의 기능을 조작.
- 고선명의 LCD에 펌프의 운전 상태가 표시되며 두개의 LED로 운전중
결함 발생을 나타내므로 결함 요인을 쉽게 알 수 있다.
|
[ 선택 사양 ]
"펄스형"
- ON/OFF 전원 스위치외에 펄스 신호를 수신 할 수 있는 연결구가
부착되어 있어 공정제어가 가능하다
- 펄스송신장치로부터 유입되는 펄스에 의하여 펌프가 작동되며 유입되는 접점신호의
펄스당 스트로크 횟수도 조절된다.
- 유량감시 및 2단계 레벨 스위치용 연결 소켓이 부착된다.
- 현재의 운전상태가 lcd및 led지시등에 의해 표시된다.
- Select switch에 의해 자동 수동 운전이 가능하다.
"아날로그형"
- 유도식 유량계나 프로미넌트 컨트롤러에서 나오는
0/4~20mA에 비례하여 펌프용량을 자동 조절.
- 펄스형과 같이 ON/OFF 스위치외에 유량
감시용 소켓 2단계 레벨 스위치용 소켓 LCD,조작 키보드, LED지시등 및 수동/자동 선택 스위치가
부착된다.
|
◈ 접액부 재질
|
재질
|
접액부
|
흡입/토출구
|
Seal
|
Valve
Ball(DN15)
|
Valve
Ball(DN15)
|
|
SST
|
SUS 316
|
SUS 316
|
PTFE
|
SUS 316
|
SUS 316
|
◈ 시그마 플런저형 정량펌프 사양 (60Hz 1880rpm Motor)
|
압력
|
토출량
|
행정수
|
흡입양정
|
허용흡입
압력
|
연결구
|
|
psi
|
l/min
|
stroke/min
|
m
|
bar
|
DN
|
|
4640
|
2.3
|
84
|
5
|
150
|
1/4
|
|
3335
|
4.8
|
154
|
5
|
150
|
1/4
|
|
1450
|
7.6
|
232
|
5
|
150
|
1/4
|
|
2030
|
7.1
|
84
|
4
|
60
|
1/4
|
|
1450
|
13.1
|
153
|
4
|
60
|
1/4
|
|
725
|
20.0
|
233
|
4
|
60
|
1/4
|
|
1015
|
14.8
|
85
|
4
|
30
|
1/4
|
|
625
|
26.7
|
153
|
4
|
30
|
1/4
|
|
362
|
40.8
|
233
|
4
|
30
|
1/4
|
|
580
|
26.5
|
84
|
4
|
15
|
3/8
|
|
362
|
49.2
|
153
|
4
|
15
|
3/8
|
|
174
|
76.0
|
233
|
4
|
15
|
3/8
|
|
◈ 적용
 |

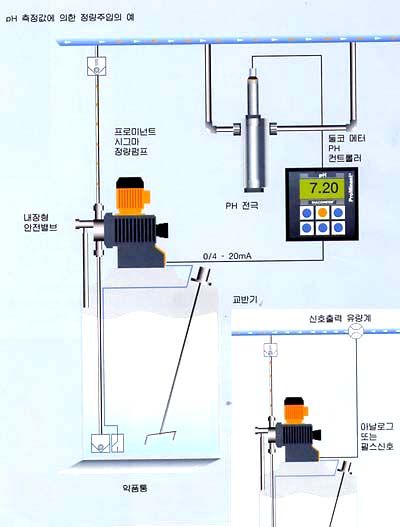

◀ pH 농도 비례
정량 주입 흐름도
ex)
산업폐수 처리에 있어서의 중화 공정(세척 공정)pH값
에 따라 시그마 전자제어형 펌프가 아날로그 신호
(0/4~20mA) 또는 펄스 신호를 받아 자동 제어된다.
시그마는 입력 신호에 비례하여 약품을 주입한다. |
[ 용도 ]
◇ 수처리
- 원수, 공정수,음용수,순환수,폐수
◇ 식품 및 음료 산업계
◇ 제약 화학 산업계
◇ 제지 산업계
◇ 섬유 산업계 |
시그마 전자
제어형 펌프가 입력 제어 신호에 적합하도록 키보드와 LCD를 이용하여 펌프의 제어기능을 프로그램
할 수 있다.
예를 들어 아날로그형에서 4~20mA 대신 0~20mA가 선택될 수 있으며 펄스형에서는 유입 펄스의
변수를 선택할 수 있다 |
|
